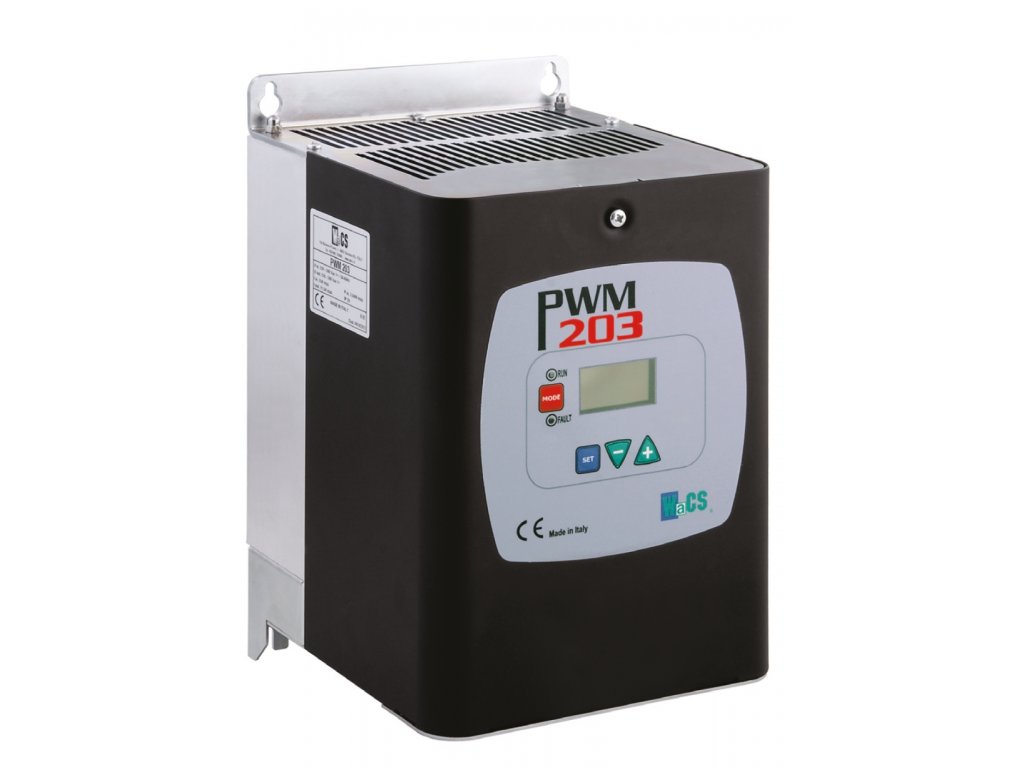

WaCS PWM 203 , 2,2kW, 3x230V, 11.5A
Kód: 1190Detailní popis produktu
Elektrické připojení čerpadla
- Motor čerpadla musí být výhradně třífázový se zapojením do trojúhelníku (3x230V).
- Varianty obou připojení třífázových motorů jsou běžně dostupné u většiny povrchových čerpadel.
- Ponorné čerpadlo musí mít správné zapojení provedena přímo ve výrobě.
Úspora energie
- Snížení otáček motoru, a to i jen poměrně malé, může vést ke značné redukci spotřeby energie, protože příkon elektromotoru je přímo úměrný třetí mocnině otáček.
- Například standardně řízené čerpadlo, které běží na přibližně 2950 ot./min, poběží přibližně o 20% pomaleji (tj. na 2360 ot / min) při frekvenci 40 Hz, což ale vede k úspoře 40%, pokud jde spotřebu energie.
- Snížení otáček motoru také výrazně prodlouží životnost čerpadla, a to díky snížení mechanického namáhání.
Výkon čerpadla ve vztahu k změnám otáček
- Jmenovité otáčky čerpadla mají velký vliv na hydraulický výkon
- Viz příkladový vzorec a graf
- Průtok se mění přímo úměrně se změnami otáček.
- Tlak se mění se druhou mocninou ve vztahu ke změnám otáček
- Příkon se mění s třetí mocninou ve vztahu ke změnám otáček
Malá změna v otáčkách znamená velkou úsporu energie!!!
Výhody
- Snadno instalovatelné do existujících systémů
- Konstantní tlak
- Spotřeba elektrické energie snížena až o 60%
- Zabudované ochrany
- Pracuje se všemi čerpadly 3x230V
- Robustní konstrukce
- Možnost vytvářet tlakové stanice s až 8 čerpadely
Základní charakteristiky
- Externí panel s integrovaným chlazením pro ponorná i povrchová čerpadla 3x230V
- Pro výkon motoru až 2,2 kW
- OLED grafický dispej
- Napájecí napětí 1 x 230V/50-60Hz
- Jmenovité napětí čerpadla 3 x 230V
- Jmenovitá frekvence čerpadla 50-200 Hz
- Rozsah regulace tlaku dle typu tlakového snímače (standardně 1-24bar)
- Ochrana proti přepětí
- Nastavitelná ochrana proti přetížení
- Integrovaná kontrola průtoku
- Rozšířené možnosti připojení
- Krytí: IP20
- Ochrana proti chodu nasucho
- Ochrana proti zkratu mezi fázemi
- Ochrana proti přehřátí
- Funkce Anti-frost (ochrana čerpadla před zamrznutím a před poškozením při zablokování)
- Možnost vytvářet kompletní stanice s až 8 měniči
Vlastnosti
- Frekvenční měniče řady PWM Stand-Alone jsou vlajkovou lodí firmy WAcS DWT Group.
- 3 modely (201, 202 a 203) této řady jsou ideální pro profesionální a velmi náročné aplikace.
- PWM STAND ALONE můhou řídit třífázová čerpadla 3x230V až do 2,2 kW.
- Tyto jednotky kombinují jednoduchost série PWM, robustní design a výkon frekvenčního měniče.
- Mohou být instalovány v ovládacím panelu a musí být dodány s externím tlakovým a průtokovým (volitelně) snímačem.
- Použití průtokového snímače navíc umožňuje lepší regulaci tlaku.
- PWM stand-alone lze snadno kombinovat do automatických tlakových stanic díky seriovému připojení pomocí kabelu.
- Komfort, úspora energie, ochrany a jednoduchost jsou klíčovámi vlastnostmi této profesionální série.
- Stand Alone PWM jednotky jsou vzduchem chlazené. Tyto extrémně robustní měniče mají kovové tělo a jsou vhodné i pro náročné aplikace.
- Provoz těchto měničů vyžaduje přítomnost snímače tlaku a volitelně snímače průtoku.
- PWM SA spojuje praktičnost se snadnou instalací a řízením. Stand Alone PWM zajistí maximální praktičnost a zvýšení průměrné životnosti systému, který umožňuje také výrazně úspory spotřeby energie.
Základní data a rozměry
Model | In (max) | P (max) | U (vstup) | U (výstup) | Propojitelnost | Rozměry (mm) |
---|---|---|---|---|---|---|
PWM 201 | 6.5 A | 1.0 kW | 1x230V | 3x230V | ANO | 173x280x180 |
PWM 202 | 9.0 A | 1.5 kW | 1x230V | 3x230V | ANO | 173x280x180 |
PWM 203 | 11.5 A | 2.2 kW | 1x230V | 3x230V | ANO | 173x280x180 |
Tabulka parametrů
| PWM 201 | PWM 202 | PWM 203 | |
Napájení | Napájecí napětí (+/- 10%) | 220-240V | ||
Fáze | 1 | |||
Frekvence | 50 - 60 Hz | |||
Jmenovitý proud | 12 A | 18,7 A | 25 A | |
Výstup | Fáze | 3 | ||
Frekvence | 0-200 Hz | |||
Jmenovitý proud | 6,5 A | 9 A | 11,5 A | |
Výstupní výkon max /kVA/ (400Vrms) | 3,5 | 2,5 | 1,5 | |
Maximální příkon | 0,75kW | 1,5kW | 2,5kW | |
Instalace | Instalační pozice | libovolná | ||
Krytí | IP 20 | |||
Maximální okolní teplota | 50°C | |||
Maximální průřez vodiče pro vstupní a výstupní svorky | 4mm2 | |||
Minimální průměr kabelu pro průchodku | 6mm | |||
Maximální průměr kabelu pro průchodku | 12mm | |||
Provozní a hydraulické charakteristiky | Rozsah nastavení tlaku (bar) | 1 - 95% | ||
Volitelné | Průtokový snímač | |||
Typ tlakového snímače | 4 - 20 mA | |||
Rozsah měřícího tlaku snímače | 16 / 25 / 40 | |||
Typ kompatibilního průtokového snímače | Pulsní 5 (Vpp) | |||
Funkce a ochrany | Konektivita | Sériový port - Multi Inverter connection | ||
Ochrany | Proti chodu nasucho | |||
Proti přetížení motoru | ||||
Interní ochrana proti přehřátí | ||||
Přepětí/podpětí | ||||
Zkrat mezi výstupními fázemi | ||||
Proti poškození následkem vadnéh |
