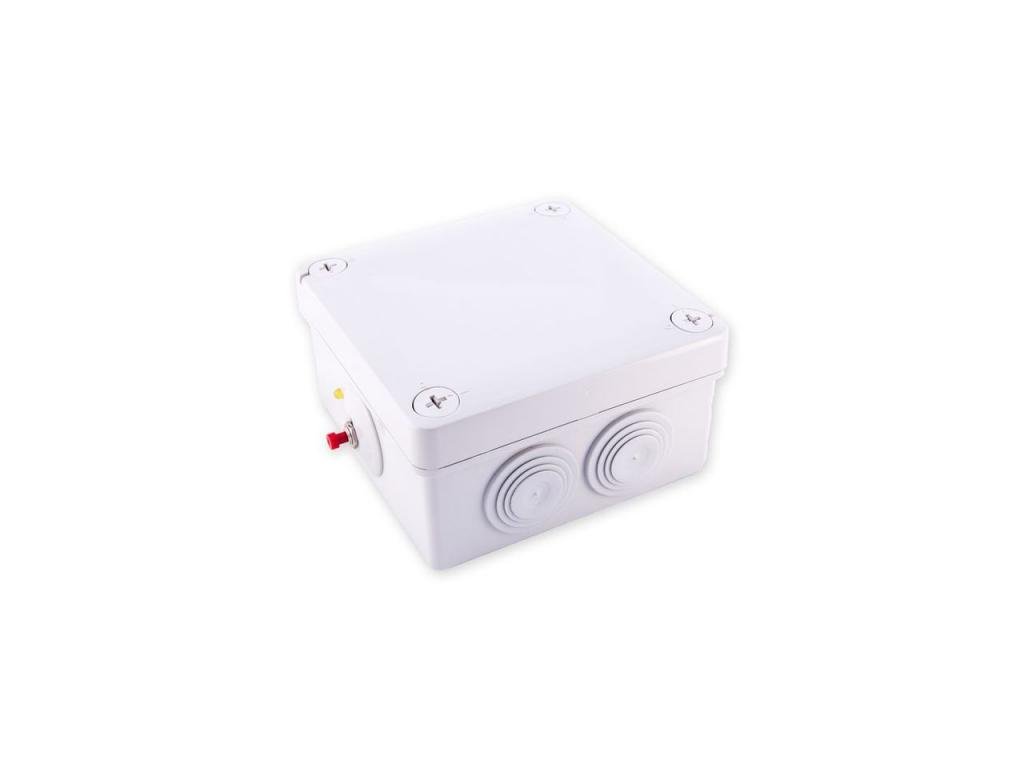

MAVE 2-HH-1 hlídač hladiny

Kód: 346
Neohodnoceno
Značka: MAVE
1 376 Kč 1 137,19 Kč bez DPH
Skladem u dodavatele
Můžeme doručit do:
19.6.2024
Možnosti doručení

Detailní informace

Detailní popis produktu

Popis

  • Spouštění čerpadla manuálně pomocí ovládacího tlačítka na boku snímače (vždy při vyčerpání vody nebo výpadku napájení snímače).
  • Ponorné sondy nejsou součástí snímače hladiny, nutno zakoupit samostatně (viz Ponorné vodivostní sondy).

Technické údaje

  • Napájecí napětí: 230 V AC / 50-60 Hz
  • Příkon: max. 3 VA
  • Výstup: přepínací kontakt relé
  • Zatížení kontaktů relé: max. 250 V / 16 A
  • Napětí / proud na sondě: 12 V AC / 0,6 mA
  • Vstupní citlivost: cca 35 kOhm

Signalizace:

LED zelená - napájecí napětí

LED žlutá - výstup (sepnuté relé)

  • Rozměry: 117x117x65 mm
  • Hmotnost: 0,4 kg
  • Materiál obalu: plast
  • Krytí: IP55
  • Vývodky: 1x PG9, 2x PG11

Montážní návod, popis činnosti a schéma zapojení

Montážní návod:

Ponornou sondu upevněte vázacími páskami nd čerpadlo. Snímač připevněte na pevnou podložku. Nikdy nevrtejte nové upevňovací otvory do obalu snímače (dojde k porušení krytí IP a tím i ztrátě záruky). Pro protažení kabelů vyřízněte nožem do vývodek otvory velikostně odpovídající průměru kabelů (pro kabel ponorné sondy průměr 5 mm). Po kompletním zapojení zajistěte utěsnění snímače proti možnému průniku vlhkosti do obalu.

Vývody kabelu ponorné sondy zapojte na svorky 2-3 (viz schéma). Napájení 230 V AC zapojte na svorky 7, 8 (L, N). Připojení snímače k napájecímu napětí signalizuje rozsvícení zelené LED diody. Kontakty výstupního přepínacího relé (4, 5, 6) zapojte do okruhu napájení čerpadla.

Popis činnosti - ochrana čerpadla proti chodu bez vody:

Vyčerpávání čerpadlem spustíte stisknutím červeného tlačítka START na boku snímače. Je-li dostatek vody ve studni / nádrži (zaplavená snímací sonda) rozsvítí se žlutá LED dioda a současně relé ve snímači přitáhne (propojí se svorky 5-6) a spojí obvod napájení čerpadla. To čerpá do doby než klesne hladina pod snímací sondu. Při poklesu hladiny pod snímací sondu relé ve snímači odpadne (rozpojí se svorky 5-6) a rozpojí se obvod napájení čerpadla (ochrana čerpadla proti chodu bez vody). Pro opětovné zapnutí čerpadla po vyčerpání vody nebo výpadku napájení snímače je nutné znovu stisknout tlačítko START.
